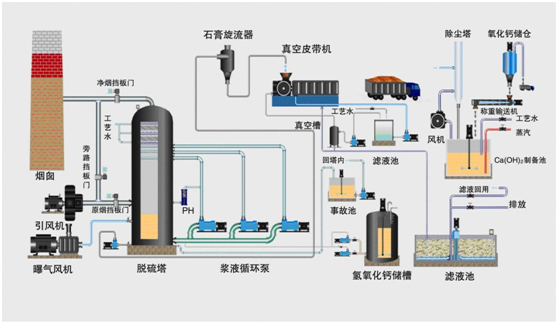

煙氣脫硫工藝圖

脫硫場合PH計選型通用要求：

1、PH測量電極通常有平面和標準半球狀端面兩種形式。在脫硫場合，考慮到被測液體的中有固體顆粒及石灰的粘附性，通常在測量時會采用平頭電極。

2、PH計一般安裝在旁路安裝管道上并盡量遠離漿液循環泵。旁路開小了容易堵塞旁路安裝管道。開大了容易損壞電極。石膏漿液中含有大量的微小顆粒物，如水流較慢，液體容易板結成塊，如水流較快對電極的磨損較大。

3、PH計安裝地點選擇時需注意，壓力最好能控制在0.6Mpa之下，溫度不宜高于60度。壓力過大，對電極的損傷更大，維護時也會增加很多工作難度。

4、在線的PH計最好具有自動沖洗功能�？�2小時清洗自動清洗一次，盡可能減少人工維護量。

5、在線的PH計最好具有在線插拔功能。以方便維護。

脫硫場合在線PH計安裝方式：

1、平頭脫硫?qū)Ｓ秒姌O直接裝在旁路管道上。初次投入成本低，后期維護很不方便，電極容易磨損。

2、采用進口自動沖洗、自動標定護套。測量值相對較準確。該方式成本普遍過高，通常較少被環保工程承包商選用。

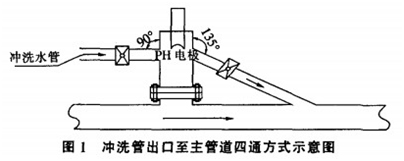

3、如圖1所示。

該方式PH電極基本上不受沖刷磨損，也能將在線電極沖洗干凈，但要注意沖洗水壓力不可過大，否則易擊碎PH電極。不足之處是PH測量值因PH電極離測量管有一段距離，漿液不能即時更新，容易產生滯后。同時，漿液不易自然上升經PH電極，然后回流至測量管這一旁路。

4、如圖2所示。

　　該方式在上述方式3的基礎上進行改進，讓漿液直接排至就近地溝．進而排到脫硫系統排水池進行回收再利用。由于該方法屬人為造成滲漏點，這樣漿液自然會上升經PH電極并可手動調節至地溝漿液管節流閥開度大小，控制其滲漏至地溝滲漏量。在安裝支架和清洗支架上均設置球閥。將清洗球閥設定為電動控制方式，定時清洗PH電極，減少人員的維護量。此方式，制作簡單，但清洗效果與下圖相比有一定的差距。

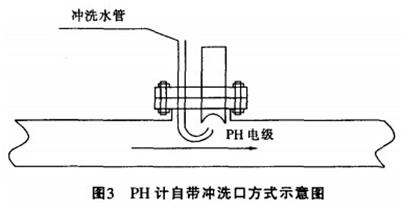

　　5、如圖3所示。（推薦選用）

　該方式PH電極采用直接插入式。同時配有專門針對電極的沖洗管路。實現了既可將電極在線沖洗干凈，又保證了PH測量值的實時性。電極直接插入測量管內，電極易磨損而影響其使用壽命。推薦選用平頭塑殼電極。

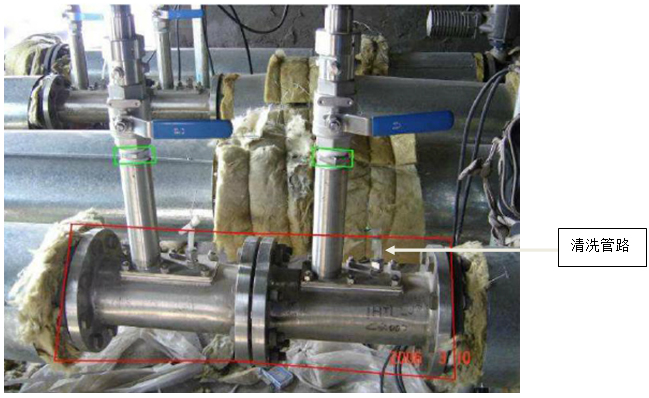

此法蘭安裝短管盡可能裝在旁路管道上。PH電極支架推薦為在線插拔結構，插深固定在管道靠上位置。清洗水管或氣管裝有電磁閥及球閥，方便實現自動清洗。

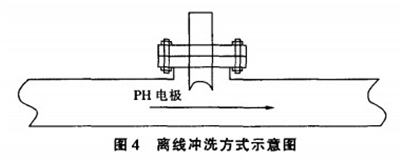

　　6、如圖4所示。

兩個PH電極直接插在兩路獨立的漿液測量支管上，支管的進出口處設兩個閥門，以期達到離線沖洗的目的。需要沖洗時，維護人員可先關閉其中一路支管上的兩個進出口閥，把電極抽出沖洗干凈后再插入。然后打開進出口閥，投入運行。同樣方式也可沖洗另一路。但由于電極需要頻繁通過PH計自身所帶隔離閥門抽出和插入，因而對該閥門的密封性要求很高，應關注多次開啟后。可能出現的密封不好而造成漿液滲漏情況。

7、把PH計斜插入吸收塔漿液池內，同時配有專門針對電極的沖洗管路，這樣既可將電極沖洗干凈有保證了PH測量值的實時性。而且PH電極基本上沒有出現磨損的問題，延長了電極的使用壽命。 此時電極因漿液流動較慢可能會出現結垢的現象。電極需要在線插拔的護套，需要經常性的取出電極進行清洗。 維護工作量大。

8、在吸收塔的中下部預留測點引流，讓漿液直接外排測量。通常液位在10米左右，吸收塔液位一般在10米左右，PH計安裝在5米位置處，靠液體的水壓引出自流檢測PH計。此方法因被測液體壓力不大，維護時稍微方便一些。（下圖中客戶自行安裝的電極護套存在問題，沒有對電極形成足夠的保護）。

9、脫硫廢水中和處理池，采用SUP-10+H-D12池壁式安裝支架及護套。直接將電極沉浸入中和反應池中。如條件允許加清洗裝置。電極使用一段時間后表面會結垢如下圖所示：此時需要定期人工用鹽酸清洗即可。

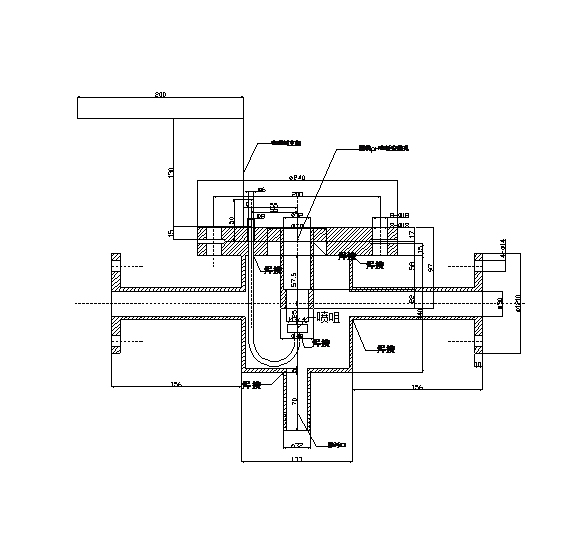

 圖：管道式安裝結構圖
